Menambatkan Data Udara ke Realita Bumi
Dalam dunia pemetaan, akurasi adalah segalanya. Anda bisa memiliki Gimbal Drone tercanggih yang menghasilkan foto sangat tajam, namun jika foto tersebut tidak "terikat" dengan benar ke sistem koordinat bumi, maka data tersebut hanya akan menjadi gambar yang indah secara visual tapi sampah secara teknis. Inilah di mana Ground Control Point (GCP) memainkan peran vitalnya. GCP adalah jangkar yang memastikan ribuan foto yang diambil dari langit berada tepat di posisi yang seharusnya di atas permukaan bumi. Dalam artikel ke-9 ini, kita akan bedah mengapa GCP adalah syarat mutlak bagi surveyor profesional (pelajari metodologinya di Metodologi Pemetaan).
Apa itu Ground Control Point (GCP)?

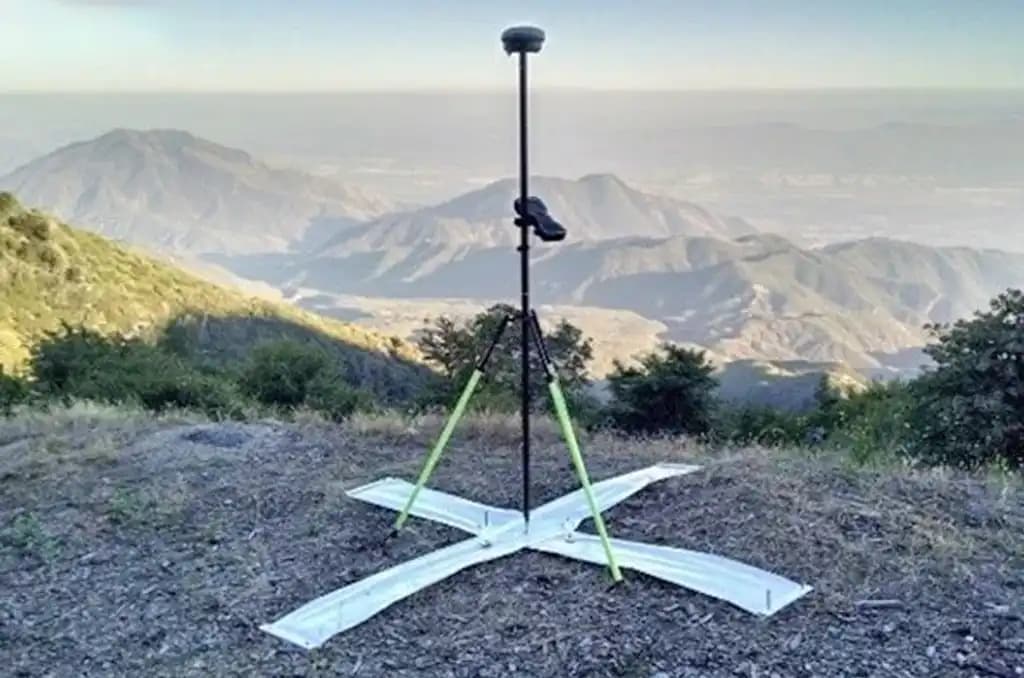

Secara fisik, GCP adalah tanda atau target di permukaan tanah yang letaknya bisa terlihat dengan jelas dari foto udara. Tanda ini biasanya berbentuk "cross" (salib) or "checkerboard" (papan catur) dengan kontras warna yang tinggi (biasanya hitam-putih or merah-putih). Kunci utamanya bukan pada tandanya, melainkan pada koordinat presisi yang ada di titik pusat tanda tersebut. Koordinat ini (X, Y, and Z) diukur menggunakan GPS Geodetik (GNSS) dengan metode RTK (Real Time Kinematic) or Static yang memberikan akurasi hingga level milimeter or sentimeter.
Mitos GPS Drone: Mengapa Kita Masih Butuh GCP?
Banyak pemula bertanya: "Bukankah drone saya sudah punya GPS? Mengapa saya harus repot-repot memasang target di tanah?" Jawabannya terletak pada keterbatasan GPS navigasi. Mayoritas drone hobi or komersial kelas menengah menggunakan GPS kelas konsumsi dengan tingkat kesalahan (error) horizontal 2-5 meter and vertikal 10-20 meter (pelajari di Akurasi Lahan). Bagi aplikasi rekayasa like pembangunan jalan tol or drainase, error sebesar itu adalah bencana. GCP berfungsi untuk mengoreksi "pergeseran" (shift) and "kemiringan" (tilt) yang dihasilkan oleh GPS bawaan drone tersebut.
Fungsi Utama GCP dalam Fotogrametri
Dalam proses pengolahan data menggunakan Software Fotogrametri, GCP memiliki tiga fungsi utama:
- Georeferencing: Memberikan referensi koordinat geografis yang sebenarnya pada model 3D or orthophoto yang dihasilkan.
- Scaling: Memastikan skala peta benar. Tanpa GCP, jarak 100 meter di lapangan bisa saja terukur 102 meter di peta.
- Orientation: Mengoreksi orientasi model terhadap arah utara bumi and kemiringan bidang datar (horizon).
Strategi Pemasangan GCP yang Benar
Memasang GCP bukan sekadar menaruh papan di sembarang tempat. Ada seni dalam distribusinya:
- Distribusi Merata: Jangan kumpulkan GCP di satu sudut area saja. Sebarkan di empat penjuru area and satu di tengah (prinsip "The Five of Dice").
- Perubahan Elevasi: Jika lahan yang dipetakan memiliki bukit and lembah, pastikan ada GCP yang dipasang di titik tertinggi and terendah untuk menjaga akurasi vertikal (pelajari di Sensor Ketinggian).
- Visibilitas: Pastikan target tidak terhalang oleh bayangan pohon, gedung, or vegetasi saat drone terbang di atasnya (pelajari di Overlap and Sidelap).
Dampak terhadap Akurasi Vertikal (Z)
GCP sangat krusial untuk akurasi vertikal. Dalam fotogrametri, kesalahan vertikal biasanya 2-3 kali lebih besar daripada kesalahan horizontal. Tanpa GCP, model ketinggian (DTM/DSM) yang Anda hasilkan bisa "melayang" or "tenggelam" belasan meter dari posisi aslinya. Bagi surveyor tambang yang menghitung volume (cut and fill), ini bisa berarti kerugian finansial yang masif (pelajari di Studi Kasus Tambang).
Masa Depan: Drone RTK/PPK vs GCP
Saat ini muncul drone dengan teknologi RTK (Real Time Kinematic) or PPK (Post Processing Kinematic) yang mengklaim bisa memetakan tanpa GCP. Memang benar, teknologi ini bisa mengurangi jumlah GCP secara drastis (hingga 80-90%). Namun, surveyor yang bijak akan tetap memasang minimal 1-3 GCP sebagai "Check Point" untuk memvalidasi apakah sistem RTK tersebut bekerja dengan benar or tidak (kita akan bahas ini di Artikel Check Point).
Kesimpulan
Ground Control Point adalah jembatan yang menghubungkan dunia digital di langit dengan dunia fisik di bumi. Mengabaikan GCP dalam pekerjaan pemetaan rekayasa adalah bentuk ketidakprofesionalan yang berisiko tinggi. Meskipun teknologi drone terus berkembang, prinsip dasar geodesi yang mengharuskan adanya kontrol di permukaan tanah akan selalu tetap relevan. Jadilah surveyor yang disiplin, ukur GCP Anda dengan teliti, and hasilkan peta yang tidak hanya indah, tetapi juga benar secara hukum and teknis. Selamat berjuang di lapangan dengan standar akurasi sentimeter!
